Introducere
La Honor Machinery Group, am dezvoltat Model Honor-A4-4, o linie de mașini de tăiat și ambalat hârtie A4, ideală pentru tăierea și ambalarea industrială a hârtiei la 20-25 de pachete pe minut. Acest tăietor de hârtie industrial pentru hârtie de copiere A4 taie role de hârtie mai mari în dimensiunea A4. De asemenea, personalizăm dimensiunea produsului din hârtie în funcție de nevoile clienților. Contactați Honor astăzi pentru întrebări, iar personalul nostru prietenos vă va ajuta să găsiți ceea ce aveți nevoie. Sunt disponibile și piese opționale pentru mașina noastră automată de ambalat hârtie.

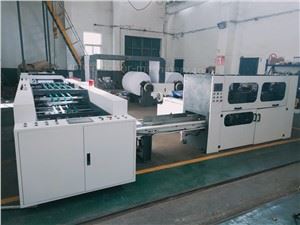

Mașina de tăiat și împachetat hârtie A4 stivuiește hârtia în rame direct după tăierea rolei de hârtie:
Rola de hartie:
Hartie de copiat:
Brevete de invenție pentru mașina de tăiat și ambalat hârtie A4
1. Echipament de colectare a foilor pentru mașina de tăiat hârtie.
2. Arborele tăietorului de hârtie pentru mașina de tăiat.
3. Echipament de pliere hârtie de împachetat pentru mașina de ambalat hârtie de copiere.
Introducere tehnică a mașinii de tăiat și ambalat hârtie A4
Copierea noastră de tăiere a hârtiei, folie& Mașina de ambalat alime (model Honor – A4) este un echipament industrial de hârtie nou dezvoltat, care utilizează tehnologie avansată pentru o viteză mare de producție. Cu o mare precizie de tăiere, echipamentul de hârtie complet automat îndeplinește standardele internaționale, economisind timp și forță de muncă.
Caracteristici
Mașina de tăiat și ambalat hârtie este complet automată, cu un sistem de control PLC și automatizare mecanică. Întregul proces constă în desfășurarea rolelor de hârtie, tăierea, numărarea, transportul, distribuirea ramurilor și ambalarea astfel încât intensitatea muncii să fie redusă.
Configurarea mașinii de tăiat și ambalat hârtie A4
1 | Sistem de control al încărcării ruloului fără arbore | 2 seturi |
2 | Sistem avansat de control al tensiunii - | 4 seturi |
3 | Mecanisme anti-deformare | 4 seturi |
4 | Cuțite de tăiat | 5 seturi |
5 | Cuțite transversale simultane | 1 set |
6 | Sistem de alimentare cu hârtie de mare viteză | 3 seturi |
7 | Sistem de alimentare cu hârtie cu viteză redusă | 2 seturi |
8 | Sistem de tăiere și descărcare a marginilor - | 1 set |
9 | Oscilatie 2D, realizarea ordonata a foilor; dispozitiv de ridicare cu șurub utilizat pentru colectarea foilor pentru ramuri | 1 set |
10 | Dispozitiv de numărare PLC | 1 set |
11 | Râme de hârtie echipamente de evacuare longitudinală | 1 set |
12 | Sistem de alertă și oprire a erorilor PLC, sistem de control PLC | 1 set |
Principalii parametri tehnici ai mașinii de tăiat și ambalat hârtie A4
Max. lățimea rolei de hârtie | 846 mm |
Lățimea netă de tăiere | 840 mm |
Numărul de scule de tăiere | 4 bucăți-A4 210 mm (lățime) |
Diametrul rolei de hârtie | 400-1200 mm |
Diametrul miezului rolei de hârtie' | 3" (76,2 mm) sau 6" (152,4 mm) |
Greutatea foii de hârtie | 60-100g/ m² |
Lungimea hârtiei tăiate | A4 (297 mm) |
Cantitatea de hârtie | 0-500 coli |
Max. înălțimea alizei | 65 mm |
Viteza de proiectare a tăierii hârtiei | 160 m/min |
Viteza de taiere | 538 ori/min |
Timpul de ciclu al fiecărei alme | 4,3/min |
Viteza de tăiere a hârtiei | 130 m/min |
Viteza de taiere de lucru | 437 ori/min |
Viteza de livrare al almei | 3,5/min (14 rame/min) |
Precizia tăierii hârtiei | ±0,2 mm |
Stare de tăiere a hârtiei | 1. Viteză stabilă |
Transmisie | Conversie de frecvență AC, reglare continuă a vitezei |
Sursa principală de alimentare | 3 faze/380v/50Hz |
Control de voltaj | 220V AC/22V DC |
Putere totala | 35 kW |
Consumul de aer | 300NL/min |
Presiune pneumatică | 6 bar |
Dimensiunea totală (unitatea de tăiere) | 15000×2750×2100mm |
Greutate (unitate de tăiere) | 12 T |
Dimensiunea totală (unitatea de ambalare) | 6000×3400×1600mm |
Greutate (unitate de tăiere) | 2.5 T |
Introducere detaliată pentru mașina de tăiat și ambalat hârtie A4
Unitate de încărcare role | Încorporează 4 role de desfășurare și o frână cu putere magnetică avansată și un sistem hidraulic, astfel încât hârtia să fie alimentată stabil, fără îndoirea sau ruperea. |
Unitate de tăiere | Utilizează cuțitul de tăiere în sus al lui Delsar&din Italia, un cuțit cu o secțiune mai bună și o durată de viață de 3 ori mai mare decât cuțitele de la alte mărci. |
Unitatea de folie | Utilizează role de cauciuc rezistente la uzură și tehnologie avansată de plită cu ciclotron dublu pentru tăiere precisă și o durată lungă de viață. |
Folosește cuțite turnate dur, marca St Paul din Germania'. Acest cuțit are o durată de viață de 6 ori mai mare decât cuțitele similare de la alte mărci. | |
Unitatea de transport 1 | Utilizează curelele ContiTech' din Germania și un ecran tactil Weinview din Taiwan. |
Unitate de stivuire foi | Utilizeaza un cilindru fara tije de piston si un motor sus si jos din Germania, reducand vibratiile si zgomotul. |
Unitatea de transport 2 | Transportă stabil ramurile de foi către unitatea de ambalare. |
Unitate de ambalare | Înfășoară automat ramuri de foi (500 buc). |
Componente electrice | Utilizează Siemens' PLC și întrerupătorul fotoelectric al Omron', asigurând o durată lungă de viață.
|
